SAF97齒輪減速機詳細信息

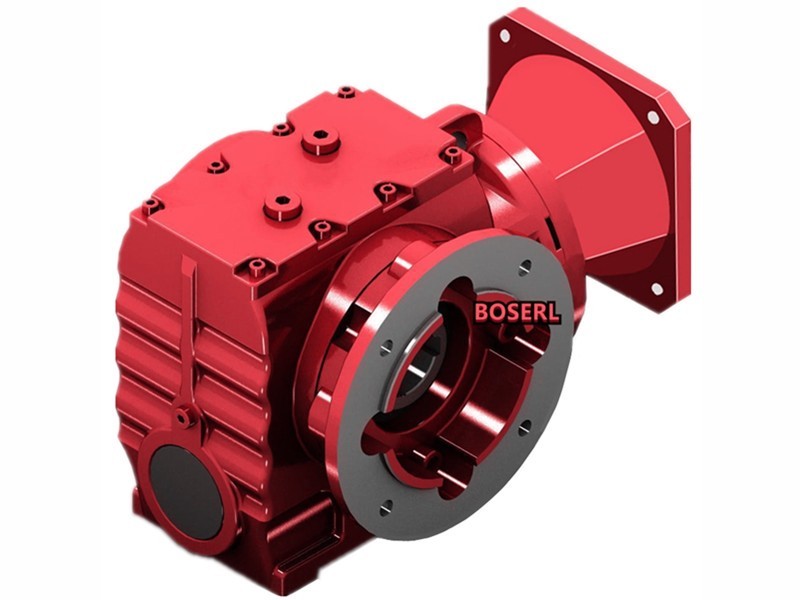

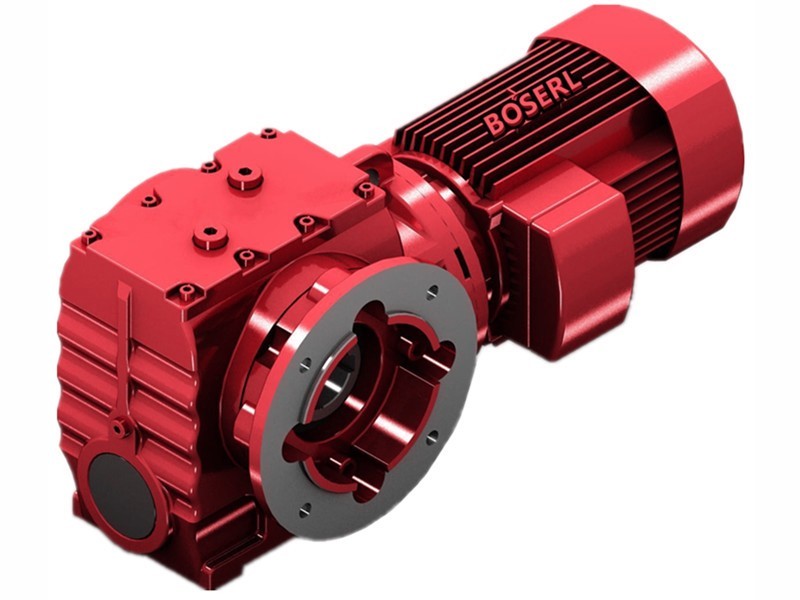

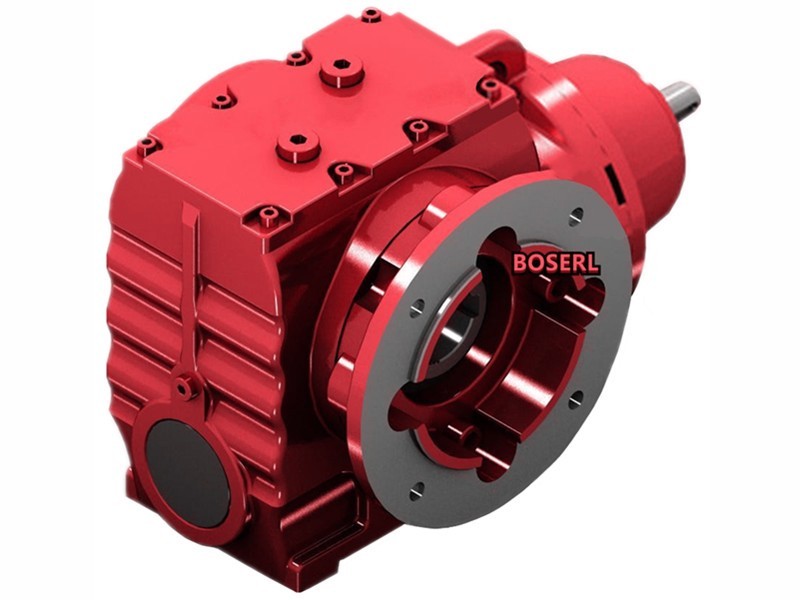

SAF97齒輪減速機
訂購熱線：13360667204
SAF97齒輪減速機重量：
SAF97齒輪減速機重量 | SAF97齒輪減速機配電機重量 | ||||||||||
SAF97-1.1KW | SAF97-1.5KW | SAF97-2.2KW | SAF97-3KW | SAF97-4KW | SAF97-5.5KW | SAF97-7.5KW | SAF97-11KW | SAF97-15KW | SAF97-18.5KW | SAF97-22KW | |
173Kg | 193Kg | 196Kg | 205Kg | 208Kg | 219Kg | 233Kg | 246Kg | 288Kg | 308Kg | 345Kg | 358Kg |
SAF97齒輪減速機潤滑油：
SAF97齒輪減速機潤滑油類型有礦物油，合成油，齒輪油。
SAF97齒輪減速機潤滑油類型 | SAF97齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成油 | 7.00升 | 14.00升 | 11.4/16.0升 | 20.50升 | 15.70升 | 15.70升 |
SAF97齒輪減速機電機溫度：
| 功率 | 空載溫度 | 負載溫度 |
| 100W | 45℃ | 60℃ |
| 180W | ||
| 200W | 50℃ | 62℃ |
| 250W | 50℃ | 65℃ |
| 370W | ||
| 400W | 47℃ | 67℃ |
| 400W | 52℃ | 65℃ |
| 400W | 42℃ | 60℃ |
| 550W | 50℃ | 68℃ |
| 750W | 50℃ | 85℃ |
| 750W | 51℃ | 62℃ |
| 1100W | 51℃ | 85℃ |
| 1100W | 55℃ | 80℃ |
| 1500W | 53℃ | 85℃ |
| 1500W | 50℃ | 94℃ |
| 1500W | 50℃ | 60℃ |
| 2200W | 55℃ | 90℃ |
| 2200W | 50℃ | 70℃ |
| 3000W | 51℃ | 80℃ |
| 3700W | 52℃ | 78℃ |
| 5500W | 50℃ | 65℃ |
| 7500W | 50℃ | 65℃ |
| 4000W | 50℃ | 65℃ |
| 5500W | 50℃ | 65℃ |
| 7500W | 50℃ | 65℃ |
| 5500W | 50℃ | 80℃ |
| 50℃ | 80℃ | |
| 50℃ | 80℃ | |
| 50℃ | 80℃ | |
| 50℃ | 80℃ | |
| 7500W | 50℃ | 80℃ |
| 50℃ | 80℃ | |
| 11KW | 23A | |
| 40 | ||
| 15kw | 31.5A | |
| 54.6 | ||
| 18.5KW | 37 | |
| 64.1 | ||
| 22KW | 43 | |
| 74.5 | ||
| 24KW | 47.7 | |
| 30KW | 57 | |
| 98.7 |
質量好的SAF97齒輪減速機：檢驗項目自鎖減速機
1.SAF97齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.SAF97齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.SAF97齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。伺服電機渦輪渦桿減速機
SAF97齒輪減速機鎖緊盤拆卸步驟：
依次旋轉四分之一圈松開拉緊螺釘，以避免對外圈造成傾斜。依次均勻擰開拉緊螺釘。毋需將拉緊螺釘完全擰出。卸下軸并從軸上拔出軸轂(必須事先清除可能在軸輪轂前形成的銹跡)。將鎖緊盤從空心軸上拔出。
重新安裝前，拆卸下的鎖緊盤不需要進一步拆分。若鎖緊盤沾有污垢請對其進行清潔并潤滑。采用類似于Molykote BR2或類似的通用潤滑油對拉緊螺釘進行潤滑。請采用下列固體潤滑劑對錐形面進行潤滑：
| 潤滑劑(Mo S2) | 潤滑劑形式 |
| 二硫化鉬潤滑劑321（潤滑漆膜) | 噴霧 |
| 二硫化鉬噴霧罐（粉末噴霧) | 噴霧 |
| 二硫化鉬G Rapid | 噴霧狀或者膏狀 |
| Aemasol MO 19P | 噴霧狀或者膏狀 |
| Aemasol DIO-sétral 57N(潤滑漆膜) | 噴霧 |
SAF97齒輪減速機選型參數：
| SAF97齒輪減速機負載扭矩 | 1770N.m，2040N.m，2210N.m，2330N.m，2470N.m，2570N.m，2600N.m，2870N.m，2900N.m，3010N.m，3080N.m，3200N.m，3230N.m，3240N.m，3300N.m，3300N.m，3440N.m，3510N.m，3650N.m，3730N.m，3840N.m，3920N.m，4000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
| SAF97齒輪減速機速比 | 286.4比，262.22比，231.67比，196.52比，180.95比，161.74比，145.6比，131.85比，116.92比，105.71比，89.6比，80.85比，78.26比，71.43比，65.45比，60.59比，55.79比，49.87比，44.89比，40.65比，36.05比，32.6比，27.63比，26.39比，24.13比，23.59比，21.23比，19.23比，17.05比，15.42比，13.07比，11.41比，9.55比，8.26比。 |
| SAF97齒輪減速機輸出轉數 | 4.9轉，5.3轉，6轉，7.1轉，7.7轉，8.7轉，9.6轉，11轉，12轉，13轉，16轉，17轉，18轉，20轉，21轉，23轉，25轉，28轉，31轉，34轉，39轉，43轉，51轉，53轉，58轉，59轉，66轉，73轉，82轉，91轉，107轉，123轉，147轉，169轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入） |
| SAF97齒輪減速機配電機 | 可加三相，直流，變頻，剎車，防爆，伺服，交流，單相電機SAF97加1.1KW，SAF97加1.5KW，SAF97加2.2KW，SAF97加3KW，SAF97加4KW，SAF97加5.5KW，SAF97加7.5KW，SAF97加11KW，SAF97加15KW，SAF97加18.5KW，SAF97加22KW。 |
SAF97齒輪減速機銘牌含義：
SAF97-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
SAF97齒輪減速機電機型號：
推薦類似型號：S97減速機
關鍵詞:伺服電機加渦輪渦桿減速機一體化_立式蝸桿減速機_立式蝸輪蝸桿減速機_GSAF系列減速機_SAF系列減速機_SAF系列減速器_伺服電機渦輪渦桿減速器_伺服渦輪渦桿減速機_立式蝸輪減速機
SAF系列蝸輪蝸桿減速機型號：SAF37減速機,SAF47減速機,SAF57減速機,SAF67減速機,SAF77減速機,SAF87減速機,SAF97齒輪減速機
SAF系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
